Клапаны чугунные - 15кч19п

Назначние вентиля 15кч19п

Тип: вентиль (клапан) запорный сальниковый.

Вентиль 15кч19п применяют в качестве запорного элемента на трубопроводах различных систем транспортирующих воду, пар и прочие неагрессивные жидкости при температуре до 225 ^оС.

Основные технические данные и параметры вентиля 15кч19п

Рабочая среда: вода, пар, жидкие неагрессивные среды нейтральные к основным метериалам вентиля.

Проход условный Ду: 25, 32, 40, 50 мм.

Номинальное давление Ру: 1,6 МПа (16 кгс/см²).

Присоединение к трубопроводу: фланцевое.

Рабочее положение на трубопроводе: любое.

Направление среды: под золотник.

Материал корпуса: ковкий чугун.

Материал уплотнения затвора: паронит БР-3.

Уплотнение шпинделя: терморасширенный графит.

Тип рукоятки: маховик.

Полный средний срок службы: не менее 10 лет.

Полный ресурс вентиля не менее: 6000 циклов.

Гарантийная наработка не менее: 1100 циклов.

Наработка на отказ не менее: 2000 циклов.

Изготовитель гарантирует работоспособность в течении 12 месяцев со дня ввода их в эксплуатацию, но не менее 3 лет со дня консервации изделия.

Срок хранения 1 год в законсервированном виде в упаковке завода изготовителя в складских помещениях.

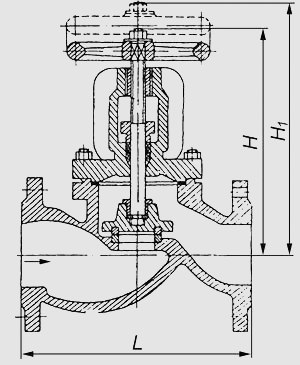

Габаритные и присоединительные размеры  вентиля 15кч19п

Монтаж и порядок к установки вентиля 15кч19п

Продолжительность службы и исправность вентиля 15кч19п зависит от правильного выполнения монтажа и подготовки к работе.

Непосредственно перед установкой вентиля на трубопровод произвести расконсервацию внутренних полостей горячей водой с последующей сушкой или уайт-спиритом с последующим обдуванием теплым воздухом или протиранием насухо. Установить сальниковую набивку, поставляемую с изделиями (проверить уже установленную).

При установке вентиля на трубопровод произвести подтяжку прокладочных соединений и сальникого уплотнения, т. к. в период транспортирования и хранения изделий может произойти разгермитизация их. Эти факторы не являются браковочным признаком.

Вентиль 15кч19п должнен устанавливаться в местах, доступных для ремонта и обслуживания. Перед установкой вентиля трубопровод должен быть тщательно очищен от песка, грязи, окалины и др.

Вентили должны устанавливаться на трубопроводах, предназначенных для сред и параметров, указанных в паспорте на изделие. Вентили устанавливаются в любом положении. Направление среды должно совпадать с направлением стрелки на корпусе.

При установке вентилей, по возможности, исключить действие массы трубопровода на болтовые соединения.

Непосредственно после монтажа все вентили должны быть открыты и должны быть произведена тщательная промывка трубопровода. Перед пуском установки проверить работу движущихся частей вентиля (полностью открыть или закрыть его и установить в рабочем положении).
