Задвижки стальные литые клиновые PN 1,6 МПа - 30с41нж

Стальные клиновые задвижки предназначены для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет. Гарантия 24 месяца.


Показатели назначения 30с41нж

  • Рабочая среда:
    Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
  • Температура рабочей среды:от −40°С до +450°С
  • Условия эксплуатации: У1
  • Минимальная температура окружающего воздуха: −40°С

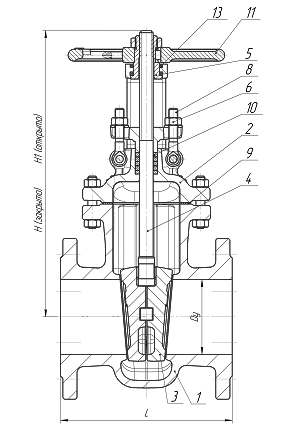

Материальное исполнение 30с41нж

  • 1. Корпус: сталь 25Л
  • 2. Крышка: сталь 25Л
  • 3. Клин (диски): сталь25Л
  • 4. Шпиндель: 20Х13
  • 5. Гайка шпинделя: сталь 45
  • 6. Гайка: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5 по ГОСТ 1759.5—87
  • 7. Шпилька, болт: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5—87
  • 8. Болт откидной: сталь 35
  • 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
  • 10. Набивка сальника: АГИ, ТРГ
  • 11. Маховик: сталь25Л
  • 12. Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
  • 13. Наплавка на клине: 13Х25Т, 10Х17Т


задвижки стальные клиновые 30с41нж задвижки стальные клиновые 30с41нж



ПРИНИМАЮТСЯ ЗАКАЗЫ НА ЗАДВИЖКИ С ЦЕЛЬНЫМ КЛИНОМ.

сплошной клин

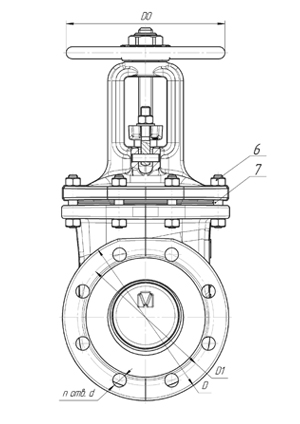

Габаритные размеры 30с41нж

Диаметр, ммL, ммD, ммD1, ммnd, ммH, ммH1, ммDOМасса, кг
50 180 160 125 4 18 291 349 160 17
80 210 195 160 4 18 336 419 160 29
100 230 215 180 8 18 385 485 210 39
125 255 245 210 8 18 470 600 210 61
150 280 280 240 8 22 558 709 320 83
200 330 335 295 12 22 685 892 320 124
250 450 405 355 12 26 854 1110 400 242
300 500 460 410 12 26 998 1307 460 315
350 550 520 470 16 26 1220 1570 460 465
400 600 580 525 16 30 1440 1850 502 640
