Задвижки стальные литые клиновые PN 1,6 МПа - 30с541нж

Стальные клиновые задвижки предназначены для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет. Гарантия 24 месяца.


Показатели назначения 30с541нж

  • Рабочая среда:
    Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
  • Температура рабочей среды:от −40°С до +450°С
  • Условия эксплуатации: У1
  • Минимальная температура окружающего воздуха: −40°С

Материальное исполнение 30с541нж

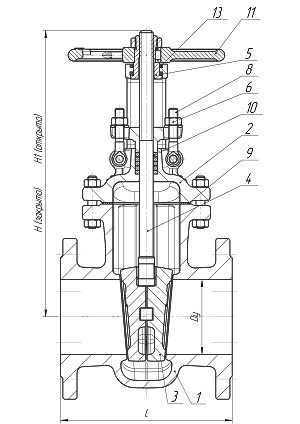

  • 1. Корпус: сталь 25Л
  • 2. Крышка: сталь 25Л
  • 3. Клин (диски): сталь25Л
  • 4. Шпиндель: 20Х13
  • 5. Гайка шпинделя: сталь 45
  • 6. Гайка: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5 по ГОСТ 1759.5—87
  • 7. Шпилька, болт: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5—87
  • 8. Болт откидной: сталь 35
  • 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
  • 10. Набивка сальника: АГИ, ТРГ

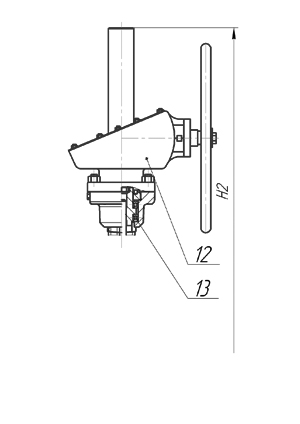

  • 12. Редуктор: редуктор конический или цилиндрический
  • 13. Подшипник: шариковый упорный
  • 14. Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
  • 15. Наплавка на клине: 13Х25Т, 10Х17Т
задвижки стальные клиновые 30с541нж задвижки стальные клиновые 30с541нж






Габаритные размеры 30с541нж

Диаметр, ммL, ммD, ммD1, ммnd, ммH2, ммDOМасса, кг
350 550 520 470 16 26 1590 460 465
400 600 580 525 16 30 1870 502 640
500 700 710 650 20 33 2170 1233
600 800 840 770 20 36/39 2325 1400
700 900 910 840 24 36/39 2825 1980
800 1000 1020 950 24 39 3480   2300
1000 1242 1255 1170 28 45 4280   4200
1200 1400 1485 1390 32 52 5090   6300
