Задвижки стальные литые клиновые PN 1,6 МПа - 30с941нж

Стальные клиновые задвижки предназначены для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет. Гарантия 24 месяца.


Показатели назначения 30с941нж

  • Рабочая среда:
    Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
  • Температура рабочей среды:от −40°С до +450°С
  • Условия эксплуатации: У1
  • Минимальная температура окружающего воздуха: −40°С

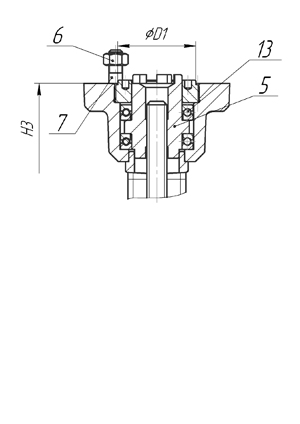

Материальное исполнение 30с941нж

  • 1. Корпус: сталь 25Л
  • 2. Крышка: сталь 25Л
  • 3. Клин (диски): сталь25Л,35Л с наплавкой, 20Х13
  • 4. Шпиндель: 20Х13
  • 5. Гайка шпинделя: сталь 35, 40Х
  • 6. Гайка: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5 по ГОСТ 1759.5—87
  • 7. Шпилька, болт: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5—87
  • 8. Болт откидной: сталь 35
  • 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
  • 10. Набивка сальника: АГИ, ТРГ
  • 13. Подшипник: шариковый упорный
  • 14. Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
  • 15. Наплавка на клине: 13Х25Т, 10Х17Т
задвижки стальные клиновые 30с941нж задвижки стальные клиновые 30с941нж



Габаритные размеры 30с941нж

Диаметр, ммL, ммD, ммD1, ммnd, ммH3, ммМасса, кг
50 180 160 125 4 18 303 17
80 210 195 160 4 18 349 29
100 230 215 180 8 18 399 39
125 255 245 210 8 18 460 61
150 280 280 240 8 22 559 83
200 330 335 295 12 22 690 124
250 450 405 355 12 26 838 242
300 500 460 410 12 26 986 315
350 550 520 470 16 26 1205 465
400 600 580 525 16 30 1425 640
500 700 710 650 20 33 1545 1233
600 800 840 770 20 36/39 1665 1400
700 900 910 840 24 36/39 2070 1980
800 1000 1020 950 24 39 2625 2300
1000 1242 1255 1170 28 45 3230 4200
1200 1400 1485 1390 32 52 3835 6300



Характеристики задвижек 30с941нж для подбора электропривода

Диаметр, мм Тип присоединения электропривода Момент, Н*м Количество оборотов шпинделя
50 А 52 15
80 А 84 23
100 А 84 24
150 А, Б 100, 160 33
200 Б 160 43
250 Б 280 43
300 Б, В 300, 400 53
400 В 710 50
500 В 900 60
600 Г 2025 62
700 Г 3035 72
800 С понижающим редуктором на тип Г 4575 315
1000 Д 7957 105
1200 Д 10000 110



Задвижки под разные типы приводов изготавливаются по согласованию с заказчиком (при несоответствии максимального момента электропривода номинальному моменту закрытия задвижки.
