Задвижки стальные литые клиновые PN 1,6 МПа - 30нж941нж

Стальные клиновые задвижки предназначены для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет. Гарантия 24 месяца.


Показатели назначения 30нж941нж

  • Рабочая среда:
    Вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
  • Температура рабочей среды:от −60°С до +565°С
  • Условия эксплуатации: УХЛ1
  • Минимальная температура окружающего воздуха: −60°С

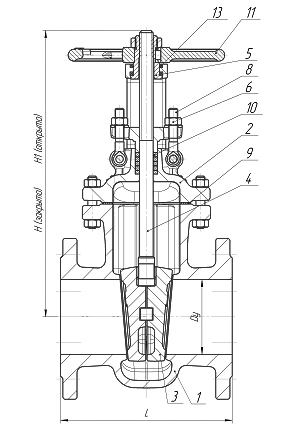

Материальное исполнение 30нж941нж

  • 1. Корпус: 12Х18Н9ТЛ
  • 2. Крышка: 12Х18Н9ТЛ
  • 3. Клин (диски): 12Х18Н9ТЛ
  • 4. Шпиндель: 12Х18Н9Т
  • 5. Гайка шпинделя: латунь ЛС59—1
  • 6. Гайка: 12Х18Н9Т
  • 7. Шпилька, болт: 45Х14Н14В2М
  • 8. Болт откидной или анкерный: 45Х14Н14В2М
  • 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
  • 10. Набивка сальника: ТРГ
  • 13. Подшипник: шариковый упорный
  • 14. Наплавка на кольце в корпусе: 04Х19Н9С2
Задвижки стальные клиновые 30нж941нж задвижки стальные клиновые 30нж941нж

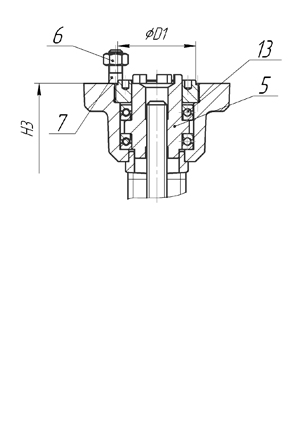

Габаритные размеры 30нж941нж

Диаметр, ммL, ммD, ммD1, ммnd, ммH3, ммМасса, кг
50 180 160 125 4 18 303 17
80 210 195 160 4 18 349 29
100 230 215 180 8 18 399 39
125 255 245 210 8 18 460 61
150 280 280 240 8 22 559 83
200 330 335 295 12 22 690 124
250 450 405 355 12 26 838 242
300 500 460 410 12 26 986 315
350 550 520 470 16 26 1205 465
400 600 580 525 16 30 1425 640
500 700 710 650 20 33 1545 1233
600 800 840 770 20 36/39 1665 1400
700 900 910 840 24 36/39 2070 1980



Характеристики задвижек 30нж941нж для подбора электропривода

Диаметр, мм Тип присоединения электропривода Момент, Н*м Количество оборотов шпинделя
50 А 52 15
80 А 84 23
100 А 84 24
150 А, Б 100, 160 33
200 Б 160 43
250 Б 280 43
300 Б, В 300, 400 53
400 В 520 50
500 В 900 60
600 Г 2025 62
700 Г

3035 72



Задвижки под разные типы приводов изготавливаются по согласованию с заказчиком (при несоответствии максимального момента электропривода номинальному моменту закрытия задвижки.
