Задвижки стальные литые клиновые PN 2,5 МПа - 30с564нж

Задвижка предназначена для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет. Гарантия 24 месяца


Показатели назначения 30с564нж

  • Рабочая среда:
    Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
  • Температура рабочей среды:от −40°С до +450°С
  • Условия эксплуатации: У1
  • Минимальная температура окружающего воздуха: -40°С

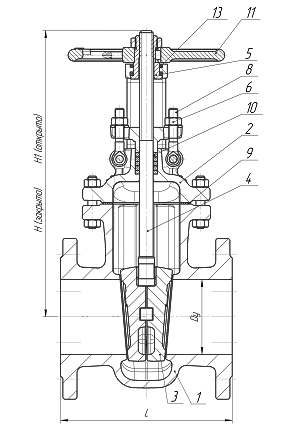

Материальное исполнение 30с564нж

  • 1. Корпус: сталь 25Л
  • 2. Крышка: сталь 25Л
  • 3. Клин (диски): сталь25Л
  • 4. Шпиндель: 20Х13
  • 5. Гайка шпинделя: латунь ЛС59-1
  • 6. Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
  • 7. Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87
  • 8. Болт откидной: сталь 35
  • 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
  • 10. Набивка сальника: АГИ, ТРГ

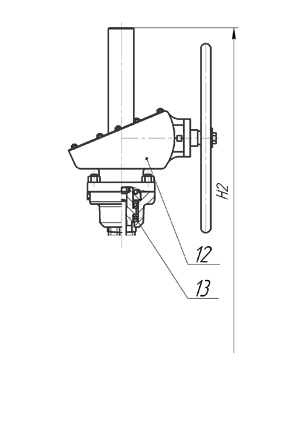

  • 12. Редуктор: редуктор конический или цилиндрический
  • 13. Подшипник: шариковый упорный
  • 14. Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
  • 15 Наплавка на клине: 13Х25Т, 10Х17Т



Задвижки стальные клиновые 30с564нж задвижки стальные клиновые 30с564нж



Габаритные размеры 30с564нж

Диаметр, ммL, ммD, ммD1, ммnd, ммH2, ммDOМасса, кг
400 600 610 550 16 33/36 1870 502 640
500 700 730 660 20 36/39 2170 1233
600 800 840 770 20 39 2325 1400
700 900 960 875 24 42/45 2825 2050
800 1000 1075 950 24 45 3480   2450
1000 1200 1315 1210 28 56 4280   4550
1200 1400 1525 1420 32 56 5190   6600
