Задвижки стальные литые клиновые PN 4,0 МПа - 30лс915нж

Задвижка предназначена для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет. Гарантия 24 месяца.

Показатели назначения 30лс915нж

Рабочая среда:
Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие.
Температура рабочей среды: от -60°С до +450°С
Условия эксплуатации: ХЛ1
Минимальная температура окружающего воздуха: -60°С

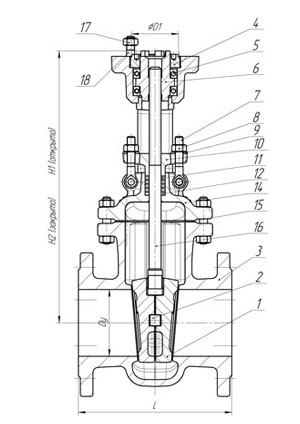

Материальное исполнение 30лс915нж

1. Корпус: 20ГЛ
2. Крышка: 20ГЛ
3. Клин (диски): 20ГЛ
4. Шпиндель: 14Х17Н7
5. Гайка шпинделя: латунь ЛС59-1
6. Гайка: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10 по ГОСТ 1759.4-87
7. Шпилька, болт: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10.9 по ГОСТ 1759.4-87
8. Болт откидной или анкерный: сталь 40Х
9. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
10. Набивка сальника: ТРГ
14. Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
15. Наплавка на клине: 13Х25Т, 10Х17Т

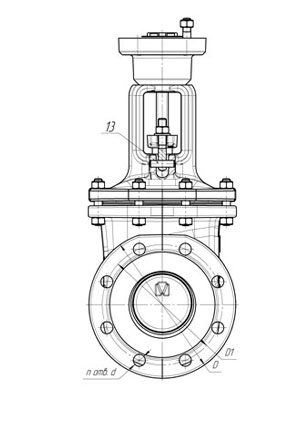

Габаритные размеры 30лс915нж

Диаметр, мм	L, мм	D, мм	D₁, мм	n	d, мм	H₃, мм	Масса, кг
50	216/250	160	125	4	18	345	20
80	283/310	195	160	8	18	422	49,4
100	305/350	230	190	8	22	491	61,5
150	403/450	300	250	8	26	654	149,4
200	419	375	320	12	30	775	156
250	457	445	385	12	33	965	250
300	500	510	450	16	33	1345	348
400	600	655	585	16	39	1565	750

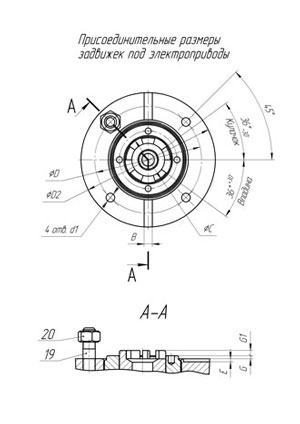

Характеристики задвижек 30лс915нж для подбора электропривода

Диаметр, мм	Тип присоединения электропривода	*Момент, Нм**	Количество оборотов шпинделя
50	А	83	15
80	А	100	19
100	А, Б	100	21
150	Б	240	33
200	Б	300	43
250	В	460	38
300	В	600	45
400	Г	1580	53
