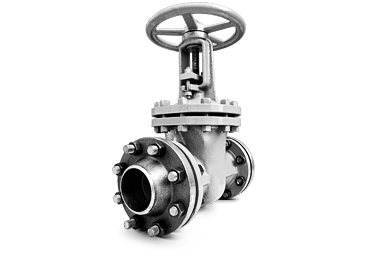

Задвижки стальные литые клиновые PN 4,0 МПа - 30нж915нж
Задвижка предназначена для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет. Гарантия 24 месяца.
Показатели назначения 30нж915нж
- Рабочая среда:
Вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие - Температура рабочей среды: от -60°С до +565°С
- Условия эксплуатации: УХЛ1
- Минимальная температура окружающего воздуха: -60°С

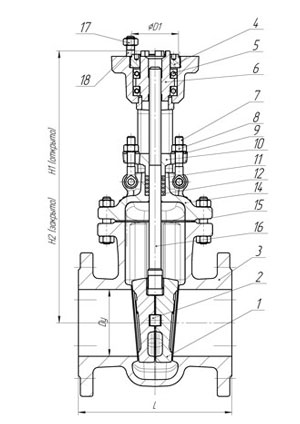

Материальное исполнение 30нж915нж
- 1. Корпус: 12Х18Н9ТЛ
- 2. Крышка: 12Х18Н9ТЛ
- 3. Клин (диски): 12Х18Н9ТЛ
- 4. Шпиндель: 12Х18Н9Т
- 5. Гайка шпинделя: латунь ЛС59-1
- 6. Гайка: 12Х18Н9Т
- 7. Шпилька, болт: 45Х14Н14В2М
- 8. Болт откидной или анкерный: 45Х14Н14В2М
- 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
- 10. Набивка сальника: ТРГ
- 14. Наплавка на кольце в корпусе: 04Х19Н9С2

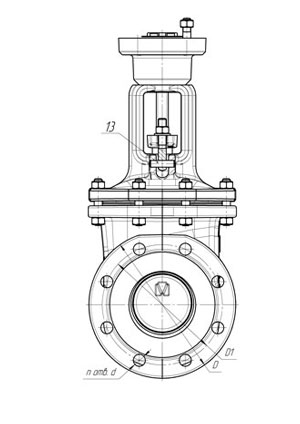

Габаритные размеры 30с915нж
Диаметр, мм | L, мм | D, мм | D1, мм | n | d, мм | H3, мм | Масса, кг |
---|---|---|---|---|---|---|---|
50 | 216/250 | 160 | 125 | 4 | 18 | 345 | 20 |
80 | 283/310 | 195 | 160 | 8 | 18 | 422 | 49,4 |
100 | 305/350 | 230 | 190 | 8 | 22 | 491 | 61 |
150 | 403/450 | 300 | 250 | 8 | 26 | 654 | 120 |
200 | 419 | 375 | 320 | 12 | 30 | 775 | 194 |
250 | 457 | 445 | 385 | 12 | 33 | 965 | 270 |
300 | 500 | 510 | 450 | 16 | 33 | 1345 | 383 |
400 | 600 | 655 | 585 | 16 | 39 | 1565 | 750 |

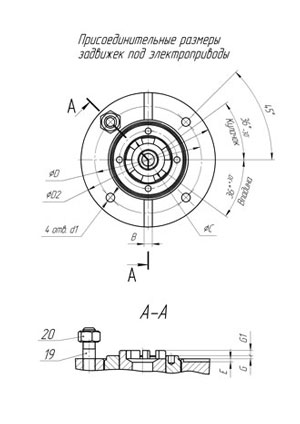

Характеристики задвижек 30с915нж для подбора электропривода
Диаметр, мм | Тип присоединения электропривода | Момент, Н*м | Количество оборотов шпинделя |
50 | А | 83 | 15 |
80 | А | 100 | 19 |
100 | А, Б | 100 | 21 |
150 | Б | 240 | 33 |
200 | Б | 300 | 43 |
250 | В | 460 | 38 |
300 | В | 600 | 45 |
400 | Г | 1580 | 53 |
