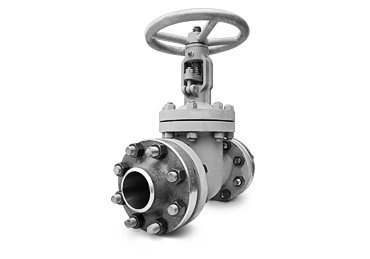

Задвижки стальные литые клиновые PN 6,3 МПа - 30с576нж

Стальные клиновые задвижки предназначены для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет. Гарантия 24 месяца.


Показатели назначения 30с576нж

  • Рабочая среда:
    Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
  • Температура рабочей среды:от −40°С до +450°С
  • Условия эксплуатации: У1
  • Минимальная температура окружающего воздуха: −40°С

Материальное исполнение 30с576нж

  • Корпус: сталь 25Л
  • Крышка: сталь 25Л
  • Клин (диски): сталь 25Л
  • Шпиндель: 20Х13
  • Гайка шпинделя: латунь ЛС59-1
  • Гайка: сталь 45
  • Шпилька, болт: сталь 35ХМ
  • Болт откидной или анкерный: сталь 35ХМ
  • Прокладка: спирально-навитая
  • Набивка сальника: ТРГ
  • Редуктор: редуктор конический или цилиндрический
  • Подшипник: шариковый упорный
  • Наплавка на кольце в корпусе: 20Х13
  • Наплавка на клине: 20Х13

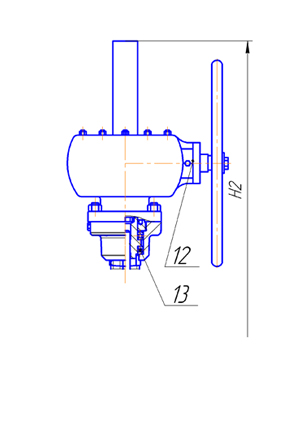

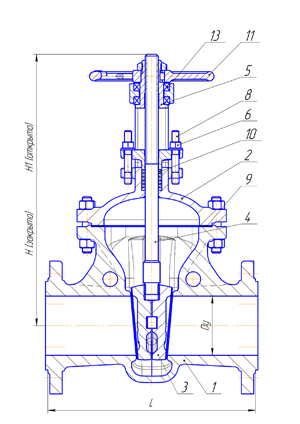

Габаритные размеры 30с576нж

Диаметр, ммL, ммD, ммD1, ммnd, ммH2, ммDOМасса, кг
250 625 470 400 12 39 1440 500 376
300 714 530 460 16 39 1695 600 490
400 867 670 585 16 45 2010 700 1100
