Задвижки стальные литые клиновые PN 6,3 МПа - 30с976нж

Стальные клиновые задвижки предназначены для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет. Гарантия 24 месяца.

Показатели назначения 30с976нж

Рабочая среда:
Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды:от −40°С до +450°С
Условия эксплуатации: У1
Минимальная температура окружающего воздуха: −40°С

Материальное исполнение 30с976нж

Корпус: сталь 25Л
Крышка: сталь 25Л
Клин (диски): сталь 25Л
Шпиндель: 20Х13
Гайка шпинделя: латунь ЛС59-1
Гайка: углеродистая сталь 45
Шпилька, болт: сталь 35ХМ
Болт откидной или анкерный: сталь 35ХМ
Прокладка: спирально-навитая
Набивка сальника: ТРГ
Подшипник: шариковый упорный
Наплавка на кольце в корпусе: 20Х13
Наплавка на клине: 20Х13

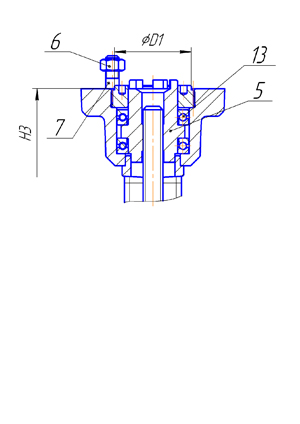

Габаритные размеры 30с976нж

Диаметр, мм	L, мм	D, мм	D₁, мм	n	d, мм	H₃, мм	D_O	Масса, кг
50	270	175	135	4	22	345	250	31,6
80	321	210	170	8	22	420	300	49
100	359	250	200	8	26	485	350	74,5
150	447	340	280	8	33	660	400	140
200	536	405	345	12	33	800	450	245
250	625	470	400	12	39	1130	500	376
300	714	530	460	16	39	1335	600	490
400	867	670	585	16	45	1550	700	1100

Характеристики задвижек для подбора электропривода

Диаметр, мм	Тип присоединения электропривода	*Момент, Нм**	Количество оборотов шпинделя
50	Б	200	14,5
80	Б	160	16,8
100	Б	220	21,6
150	Б	250	26,5
200	В	350	35
250	В	580	43
300	В	800	39
400	Г	1492	48
