Задвижки стальные литые клиновые PN 6,3 МПа - 30нж976нж

Стальные клиновые задвижки предназначены для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет. Гарантия 24 месяца.


Показатели назначения 30нж976нж

  • Рабочая среда:
    Вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
  • Температура рабочей среды:от −60°С до +565°
  • Условия эксплуатации: УХЛ1
  • Минимальная температура окружающего воздуха: −60°С

Материальное исполнение 30нж976нж

  • Корпус: 12Х18Н9ТЛ
  • Крышка: 12Х18Н9ТЛ
  • Клин (диски): 12Х18Н9ТЛ
  • Шпиндель: 08Х18Н10
  • Гайка шпинделя: латунь ЛС59—1
  • Гайка: 08Х18Н10
  • Шпилька, болт: 08Х18Н10
  • Болт откидной: 08Х18Н10
  • Прокладка: спирально-навитая
  • Набивка сальника: ТРГ
  • Подшипник: шариковый упорный

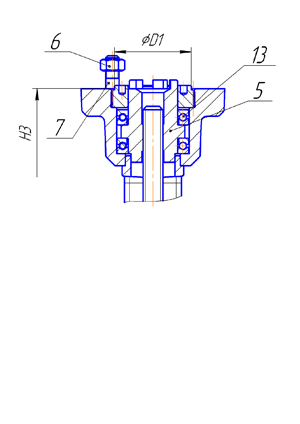

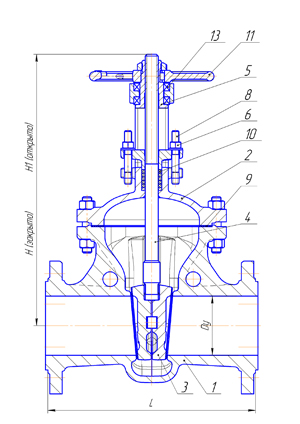

Габаритные размеры 30нж976нж

Диаметр, ммL, ммD, ммD1, ммnd, ммH3, ммDOМасса, кг
50 270 175 135 4 22 345 250 31,6
80 321 210 170 8 22 420 300 49
100 359 250 200 8 26 485 350 74,5
150 447 340 280 8 33 660 400 140
200 536 405 345 12 33 800 450 245
250 625 470 400 12 39 1130 500 376
300 714 530 460 16 39 1335 600 490
400 867 670 585 16 45 1550 700 1100



Характеристики задвижек для подбора электропривода

Диаметр, мм Тип присоединения электропривода Момент, Н*м Количество оборотов шпинделя
50 Б 200 14,5
80 Б 160 16,8
100 Б 220 21,6
150 Б 250 26,5
200 В 350 35
250 В 580 43
300 В 800 39
400 Г 1492 48
